N2XH FE180
无卤动力电缆 600/1000V 带铜芯屏蔽
应用
适用于有火灾危险的炼油厂，矿山，酒店，学校，隧道，高层建筑，医院，发电厂，数据处理中心，商务中心的能源网络
可敷设于灰泥混凝土的上层、中层和下层；
固定安装于室内、室外或混凝土中；
适用于人员或贵重物品密集的楼宇或工业建筑；
不能直埋或安装于水中；
CE= 产品符合欧盟低电压指令 2014/35/EU 的规定
标准
- VDE 0276-604, VDE 0482-266-2, DIN EN 60332-3/EN50266-2

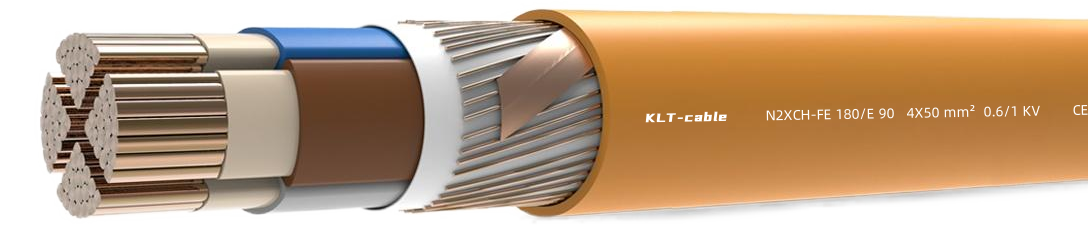

产品结构
| 导体 | 铜丝，符合IEC 60228 cl. 1/2； |
|---|---|
| 防火层 | 阻燃云母带 |
| 绝缘 | 交联无卤化合物 |
| 绝缘耐火 | FE 180 - 火焰直接影响下180分钟的绝缘完整性 |
| 屏蔽 | 带屏蔽 |
| 内护套 | 无卤化合物 |
| 外护套 | 无卤聚合物 |
| 护套颜色 | 黑色（RAL 9005） |
技术参数
| 标称电压 | Uo/U 600/1000 V |
|---|---|
| 测试电压 | 芯/芯 4000V |
| 弯曲半径 | 15xd |
| 温度范围 | 固定铺设: -40/+90°C， 工作稳定： -30/+80°C， 短路时可达到的温度: +250º C |
电路完整性 | 可用作E30 /E90 - 确保功能完整性30分钟/90分钟 |
燃烧气体的腐蚀性 | 低燃烧腐蚀性气体遵循DIN VDE 0482-267/ EN 50267-2-2/IEC 60754-2 阻燃：符合IEC 60332-2标准 |
| 无卤 | DIN VDE 0482-267 /EN 50267-2-1/IEC 60754-1 |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
| 编号 | 规格 | 电缆直径±5% | 铜重 | 成品重量 | |
|---|---|---|---|---|---|
| NN800315 | 7 x 1,5 mm² | 15.8 mm | 198.2 kg/Km | 272 kg/Km | |
| NN800415 | 10x 1,5 mm² | 18,8 mm | 216 kg/Km | 365 kg/Km | |
| NN800515 | 12 x 1,5 mm² | 19.9 mm | 289 kg/Km | 411 kg/Km | |
| NN800715 | 16 x 1,5 mm² | 21.2 mm | 410,8 kg/Km | 510 kg/Km | |
| NN800325 | 19 x 1,5 mm² | 22.7 mm | 568 kg/Km | 586 kg/Km | |
| NN800425 | 24 x 1,5 mm² | 25.4 mm | 508 kg/Km | 708 kg/Km | |
| NN800525 | 7 x 2.5 mm² | 16.6 mm | 229 kg/Km | 318 kg/Km | |
| NN800725 | 10 x 2.5 mm² | 20.5 mm | 268 kg/Km | 395 kg/Km | |
| NN800340 | 12 x 2.5 mm² | 21.8 mm | 396,2kg/Km | 445 kg/Km | |
| NN800440 | 16 x 2.5 mm² | 23.8 mm | 453,6kg/Km | 548 kg/Km | |
| NN800540 | 19 x 2.5 mm² | 24,3 mm | 592 kg/Km | 617 kg/Km | |
| NN800740 | 24 x 2.5 mm² | 28.1 mm | 608,8kg/Km | 750 kg/Km | |
| NN800360 | 2 x 16 mm² | 20,9 mm | 572,8kg/Km | 620 kg/Km | |
| NN800460 | 3 x 16 mm² | 21.3 mm | 768,4kg/Km | 769 kg/Km | |
| NN800560 | 4 x 16 mm² | 22.6 mm | 989 kg/Km | 950 g/Km | |
| NN800760 | 2 x 25 mm² | 23,2mm | 433,2kg/Km | 900 kg/Km | |
| NN800370 | 3 x 25 mm² | 25,3 mm | 888 kg/Km | 1107 kg/Km | |
| NN800470 | 4 x 25 mm² | 27.4 mm | 984 kg/Km | 1464 kg/Km | |
| NN800570 | 2 x 35 mm² | 25.6 mm | 1180 kg/Km | 1203 kg/Km | |
| NN800770 | 3 x 35 mm² | 27.9 mm | 1572 kg/Km | 1544 kg/Km | |
| NN800380 | 4 x 35 mm² | 32.6 mm | 1060,8 kg/Km | 2138 kg/Km | |
| NN800480 | 2 x 50 mm² | 30,5 mm | 1694,4kg/Km | 1650 kg/Km | |
| NN800580 | 3 x 50 mm² | 32.4 mm | 1768kg/Km | 2073 kg/Km | |
| NN800780 | 4 x 50 mm² | 34.4 mm | 2075.2kg/Km | 2639 kg/Km | |
| NN800390 | 4 x 70 mm² | 39.2 mm | 2920 kg/Km | 3540 kg/Km | |
| NN800490 | 4 x 95 mm² | 45.7 mm | 3960kg/Km | 4818 kg/Km | |
| NN800590 | 4 x 120 mm² | 54.9 mm | 5200kg/Km | 6358 kg/Km | |
| NN800790 | 4 x 150 mm² | 60.9 mm | 6880kg/Km | 7852 kg/Km |
| NN800370 | 4 x 185 mm² | 63,3 mm | 7788 kg/Km | 9100 kg/Km | |
|---|---|---|---|---|---|
| NN800470 | 3 x 35 +25mm² | 32.4 mm | 1684 kg/Km | 2058 kg/Km | |
| NN800570 | 3 x 50 +25mm² | 35.6 mm | 2080 kg/Km | 2606 kg/Km | |
| NN800770 | 3 x 70 +35mm² | 39.9 mm | 2872 kg/Km | 3540 kg/Km | |
| NN800380 | 3 x 95 +50mm² | 46.6 mm | 3660,8 kg/Km | 4989 kg/Km | |
| NN00480 | 3 x 120 +70mm² | 54,5 mm | 5694,4kg/Km | 6355 kg/Km | |
| NN800580 | 3 x 150 +95mm² | 60.4 mm | 6768kg/Km | 7773 kg/Km | |
| NN800780 | 3 x 185 +95mm² | 64.4 mm | 7875.2kg/Km | 9069 kg/Km | |
| NN800390 | 3 x 240 +120mm² | 75.2 mm | 9920 kg/Km | 12139 kg/Km |
