BS6724
铠装电力电缆, 三芯600/1000 V，多股铜导体
三芯600/1000 V，多股铜导体

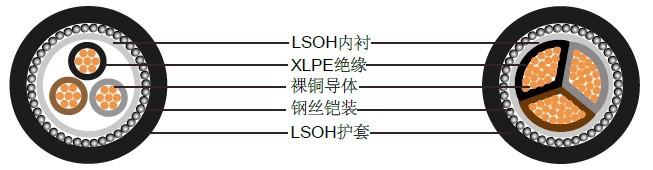

产品结构
| 导体 | 实心铝或铜导体，2类多股圆形或扇形，遵循BS 6360/IEC 60228。 |
| 绝缘 | XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
|---|---|
| 色彩编码 | 1芯: 棕色 2芯: 棕色或蓝色 3芯: 棕色, 黑色, 灰色 4芯: 蓝色, 棕色, 黑色, 灰色 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 5芯以上: 白色线芯加黑色数字标识 |
| 内衬 | LSOH (低烟无卤) |
| 铠装 | 单芯：AWA (铝丝铠装)；多芯：SWA (钢丝或钢带铠装) |
| 外护套 | LSOH (低烟无卤) |
技术参数
| 额定电压 | 600/1000V |
|---|---|
| 额定温度 | 0°C to +90°C |
| 弯曲半径 | 1.5mm² to 16mm²: 6 x 外径 25mm² and above: 8 x 外径 |
| 防火 | IEC60332第一部分, BS4066第一部分 |
| 无卤 | IEC 60754, EN 50267 |
| 烟密度 | IEC 61034, EN50268 |
| 短路温度 | +250º C |
| 阻燃 | 符合 IEC 60332.1 |
| 绝缘电阻 | 20 MΩxkm |
| 耐候性 | 一般 |
| 机械特性 | 一般 |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
电缆参数
标称导体 | 成股类型 | 标称 | 标称 | 标称铝丝 | 标称 | 标称外径 | 标称重量 |
mm² | No./mm | mm | mm | mm | mm | mm | kg/km |
3x1.5 | 7/0.53 | 0.6 | 0.8 | 0.9 | 1.3 | 12.6 | 340 |
3x2.5 | 7/0.67 | 0.7 | 0.8 | 0.9 | 1.4 | 14.1 | 408 |
3x4 | 7/0.85 | 0.7 | 0.8 | 0.9 | 1.4 | 15.3 | 498 |
3x6 | 7/1.04 | 0.7 | 0.8 | 0.9 | 1.4 | 16.6 | 600 |
3x10 | 7/1.35 | 0.7 | 0.8 | 1.25 | 1.5 | 19.5 | 915 |
3x16 | 7/1.70 | 0.7 | 0.8 | 1.25 | 1.6 | 21.6 | 1130 |
3x25 | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 26.7 | 1710 |
3x25* | 7/2.14 | 0.9 | 1 | 1.6 | 1.7 | 23.6 | 1710 |
3x35 | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 29.4 | 2100 |
3x35* | 7/2.52 | 0.9 | 1 | 1.6 | 1.8 | 25.7 | 2100 |
3x50* | 19/1.78 | 1.0 | 1 | 1.6 | 1.8 | 28.5 | 2450 |
3x70* | 19/2.14 | 1.1 | 1 | 1.6 | 1.9 | 32.2 | 3120 |
3x95* | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.1 | 37.0 | 4310 |
3x120* | 37/2.03 | 1.2 | 1.2 | 2.0 | 2.2 | 40.4 | 5160 |
3x150* | 37/2.25 | 1.4 | 1.4 | 2.5 | 2.3 | 45.5 | 7160 |
3x185* | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.4 | 49.8 | 8600 |
3x240* | 61/2.25 | 1.7 | 1.4 | 2.5 | 2.6 | 55.1 | 10755 |
3x300* | 61/2.52 | 1.8 | 1.6 | 2.5 | 2.7 | 60.2 | 13080 |
3x400* | 61/2.85 | 2 | 1.6 | 2.5 | 2.9 | 66.6 | 15810 |
