BS5308

2类 ( 铠装电缆) 云母带+XLPE绝缘+总屏蔽+铠装+LSOH护套

应用

应用

铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方，镀锌钢丝铠装对电缆起到很好的保护作用.

特点

经济
柔软易安装

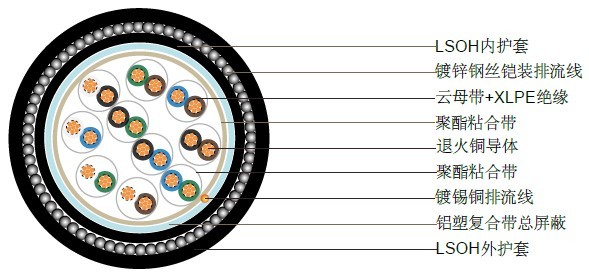

产品结构

导体	退火铜或镀锡铜,2类
绝缘	云母带, XLPE(交联聚乙烯), 或PE(聚乙烯)
成对	两芯对绞，加小于100mm的隔离带
线对颜色	参照附注里的色彩编码
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	LSOH(低烟无卤)护套
铠装	镀锌钢丝铠装
外护套	LSOH(低烟无卤)护套阻燃遵循IEC60332-3-22标准防火遵循IEC60331标准无卤遵循IEC60754-1标准低烟遵循IEC61034-1-2标准
护套颜色	黑色/蓝色

技术参数

标称电压	Uo/U 300/300 V
测试电压	芯/芯 1000 V
弯曲半径	固定敷设：4X d 灵活应用：6X d
温度范围	固定敷设：-20/+90℃ 灵活应用：-5 / +70°C
短路温度	+160º C
阻燃	符合 IEC 60332.1
绝缘电阻	20 MΩxkm
耐候性	一般
机械特性	一般
环保	符合欧盟RoHS指令

电缆参数

参数表

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称内护套厚度	标称内护套外径	标称铠装厚度	标称护套厚度	标称电缆外径	标称电缆重量
	no./mm	mm2	mm	mm	mm	mm	mm	mm	kg/km
1	7/0.43	1	0.6	0.8	7.0	0.9	1.4	11.6	340
2	7/0.43	1	0.6	0.8	8.4	0.9	1.4	13.0	350
5	7/0.43	1	0.6	0.8	12.3	0.9	1.4	16.9	740
10	7/0.43	1	0.6	0.8	16.5	0.9	1.4	21.1	1150
20	7/0.43	1	0.6	0.8	21.4	0.9	1.4	26.0	1840
1	7/0.53	1.5	0.6	0.8	7.5	0.9	1.4	11.9	320
2	7/0.53	1.5	0.6	0.8	9.1	0.9	1.4	13.7	410
5	7/0.53	1.5	0.6	0.8	14.8	0.9	1.4	21.1	910

				发送询问

其他尺寸和颜色可根据要求。以上数据仅供参考，以实物为准。
