BS5308
第二部分1类 (非铠装电缆)PVC绝缘+单对屏蔽+总屏蔽+PVC护套
应用
应用
非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.
特点
- 经济
- 柔软 易安装

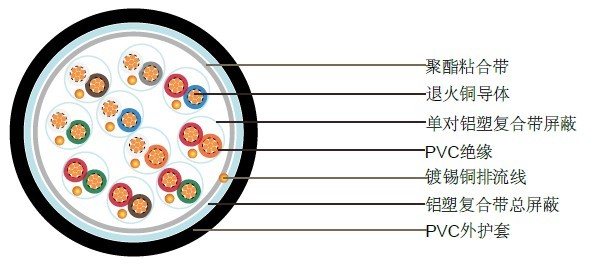

产品结构
| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 | |
| 绝缘 | PVC(聚氯乙烯), 遵循BS6746标准，TI1类 | |
|---|---|---|
| 成对 | 两芯对绞，加小于100mm的隔离带 | |
| 线对颜色 | 参照附注里的色彩编码 | |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 | |
| 粘合带 | 透明的聚合酯带 | |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 | |
| 外护套 | PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 | |
| 护套颜色 | 黑色/蓝色 |
技术参数
| 标称电压 | Uo/U 300/300 V |
|---|---|
| 测试电压 | 芯/芯 2000 V |
| 弯曲半径 | 固定敷设：4X d 灵活应用：6X d |
| 温度范围 | 固定敷设：-40/+70℃ 灵活应用：-0 / +50°C |
| 短路温度 | +160º C |
| 阻燃 | 符合 IEC 60332.1 |
| 绝缘电阻 | 20 MΩxkm |
| 耐候性 | 一般 |
| 机械特性 | 一般 |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
参数表
对数 | 导体 | 标称 | 标称 | 标称 | 标称 | 标称 |
| no./mm | mm2 | mm | mm | mm | kg/km |
| 2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
| 15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
| 2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
| 5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
| 10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
| 15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
| 20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
| 30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.9 | 2225 |
2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 265 |
5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 147.8 | 490 |
10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.1 | 820 |
15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28.2 | 1110 |
20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.9 | 1470 |
30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.8 | 2070 |
50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 49.1 | 3340 |
