BS5308—ESI 09-6
BS5308第二部分ESI 09-6 Issue 6多对仪表电缆
应用
应用
此类多对电缆主要用于控制，指示，报警设备的开关及供电。其正常工作电压不超过直流电150V(或交流电110V)。此种电缆若用于遥感勘测设备中，则需要较大的导体截面积。另外此电缆有总屏蔽铝箔可选。若安装在有水浸，潮湿的环境中，可用聚乙烯替代聚氯乙烯作为产品的绝缘材料。特点
- 经济
- 柔软 易安装

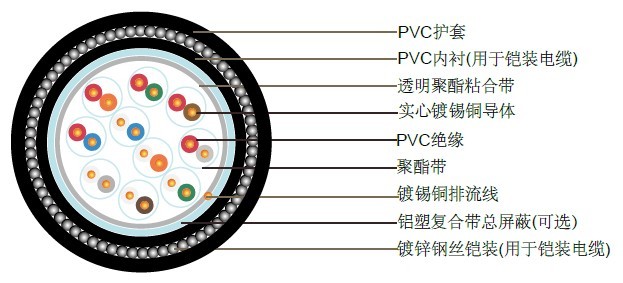

产品结构
| 导体 | 实心镀锡退火铜, 尺寸: 遵循BS6360，1/0.8mm(0.5mm20） | |
| 绝缘 | PVC(聚氯乙烯), 遵循BS6746标准，类型2 | |
|---|---|---|
| 成对 | 两芯对绞，加小于100mm的隔离带 | |
| 线对颜色 | 参照附注里的色彩编码 | |
| 粘合带 | 透明的聚合酯带 | |
| 总屏蔽（可选） | 铝塑复合屏蔽，金属面向内，紧挨0.5mm或0.8mm的实心镀锡铜排流线 | |
内衬层（用于铠装类电缆） | PVC(聚氯乙烯), 遵循BS EN 50363-4-1，TM 1类或6类 | |
| 铠装（用于铠装类电缆） | 镀锌钢丝铠装 | |
| 外护套 | 黑色PVC (聚氯乙烯)，遵循BS EN 50363-4-1，TM 1类或6类 |
技术参数
| 标称电压 | Uo/U 150/110 V |
|---|---|
| 测试电压 | 导体间2Kv r.m.s., 导体与铠装间5Kv r.m.s. |
| 弯曲半径 | 固定敷设：4X d 灵活应用：6X d |
| 温度范围 | 固定敷设：-20 ℃ 灵活应用：+70°C |
| 短路温度 | +160º C |
| 阻燃 | 符合 IEC 60332.1 |
| 绝缘电阻 | 20 MΩxkm |
| 耐候性 | 一般 |
| 机械特性 | 一般 |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
参数表
非铠装电缆
| 对数 | 标称 导体直径 | 标称 导体截面积 | 标称 绝缘厚度 | 标称最小 护套厚度 | 标称 最大外径 | 标称 电缆重量 |
| mm | mm2 | mm | mm | mm | Kg/Km | |
| 2 | 0.8 | 0.5 | 0.3 | 0.8 | 5.1 | 40 |
| 5 | 0.8 | 0.5 | 0.3 | 1 | 8.5 | 100 |
| 10 | 0.8 | 0.5 | 0.3 | 1.1 | 10.9 | 170 |
| 20 | 0.8 | 0.5 | 0.3 | 1.2 | 14.4 | 280 |
| 40 | 0.8 | 0.5 | 0.3 | 1.4 | 22.9 | 600 |
| 60 | 0.8 | 0.5 | 0.3 | 1.6 | 25.9 | 880 |
| 100 | 0.8 | 0.5 | 0.3 | 1.9 | 32.6 | 1440 |
| 200 | 0.8 | 0.5 | 0.3 | 2.2 | 46 | 2780 |
铠装电缆
| 对数 | 标称 导体直径 | 标称 绝缘厚度 | 标称 内衬厚度 | 铠装 钢丝直径 | 标称 护套厚度 | 标称 最大外径 | 标称 电缆重量 |
| mm | mm | mm | mm | mm | mm | Kg/Km | |
| 2 | 0.8 | 0.3 | 0.8 | 0.9 | 1.3 | 9.5 | 200 |
| 5 | 0.8 | 0.3 | 1 | 0.9 | 1.4 | 13.1 | 290 |
| 10 | 0.8 | 0.3 | 1.1 | 1.25 | 1.5 | 16.4 | 540 |
| 20 | 0.8 | 0.3 | 1.2 | 1.25 | 1.6 | 20.1 | 770 |
| 40 | 0.8 | 0.3 | 1.4 | 1.6 | 1.8 | 29.7 | 1430 |
| 60 | 0.8 | 0.3 | 1.6 | 1.6 | 2 | 33.1 | 1900 |
| 100 | 0.8 | 0.3 | 1.9 | 2 | 2.2 | 41 | 3010 |
| 200 | 0.8 | 0.3 | 2.2 | 2.2 | 2.5 | 56 | 5660 |
| 对数 | 标称导体直径 | 标称 绝缘厚度 | 标称 内衬厚度 | 铠装 钢丝直径 | 标称 钢带厚度 | 标称 护套厚度 | 标称 最大外径 | 标称 电缆重量 |
| mm | mm | mm | mm | mm | mm | mm | Kg/Km | |
| 2 | 0.8 | 0.3 | 1.5 | 0.9 | - | 1.9 | 12.1 | 300 |
| 5 | 0.8 | 0.3 | 1.5 | 0.9 | - | 2 | 15.3 | 450 |
| 10 | 0.8 | 0.3 | 1.5 | 1.25 | - | 2.2 | 18.6 | 730 |
| 20 | 0.8 | 0.3 | 1.5 | - | 0.5 | 2.4 | 21.8 | 930 |
| 40 | 0.8 | 0.3 | 2 | - | 0.5 | 2.8 | 31.7 | 1570 |
| 60 | 0.8 | 0.3 | 2.6 | - | 0.5 | 3.1 | 36.1 | 2120 |
| 100 | 0.8 | 0.3 | 2.6 | - | 0.5 | 3.1 | 42.2 | 2850 |
| 200 | 0.8 | 0.3 | 3 | - | 0.5 | 3.8 | 57.2 | 4860 |
