BS5467
EMMU133铅护套铠装电力电缆 四芯600/1000 V铅护套电缆
四芯600/1000 V铅护套电缆
应用
特点
- 经济
- 柔软 易安装

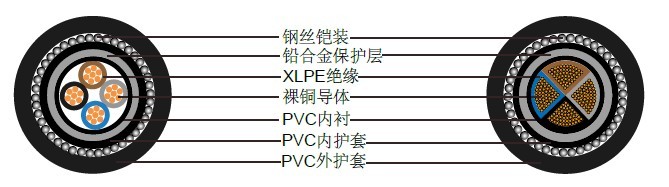

产品结构
| 导体 | 多股铜导体, 遵循BS 6360/IEC 60228，2类. |
| 绝缘 | XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类 |
|---|---|
| 色彩编码 | 1芯: 棕色 2芯: 棕色或蓝色 3芯: 棕色, 黑色, 灰色 4芯: 蓝色, 棕色, 黑色, 灰色 5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 5芯以上: 白色线芯加黑色数字标识 |
| 内衬 | PVC (聚氯乙烯) |
| 保护层 | LC (L铅合金 'E')护套 |
| 内护套 | PVC (聚氯乙烯) |
| 铠装 | 单芯: AWA (铝丝铠装) 多芯: SWA (钢丝铠装) |
| 外护套 | PVC(聚氯乙烯),或防鼠防白蚁PVC(可选) |
技术参数
| 额定电压 | 600/1000 V |
|---|---|
| 额定温度 | 0°C to +90°C |
| 弯曲半径 | 12 x 外径 |
| 防火 | IEC60332第一部分, BS4066第一部分 |
| 短路温度 | +250º C |
| 阻燃 | 符合 IEC 60332.1 |
| 绝缘电阻 | 20 MΩxkm |
| 耐候性 | 一般 |
| 机械特性 | 一般 |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
电缆参数
标称导体截面积 | 成股类型 | 标称绝缘厚度 | 标称铅护套厚度 | 标称内护套厚度 | 标称钢丝铠装直径 | 标称外护套厚度 | 标称外径 | 标称 重量 |
mm² | No./mm | mm | mm | mm | mm | mm | mm | kg/km |
4x1.5 | 7/0.53 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 19 | 1140 |
4x2.5 | 7/0.67 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 20 | 1270 |
4x4 | 7/0.85 | 0.7 | 1.2 | 0.8 | 1.25 | 1.4 | 21.5 | 1455 |
4x6 | 7/1.04 | 0.7 | 1.2 | 0.8 | 1.25 | 1.5 | 22.5 | 1650 |
4x10 | 7/1.35 | 0.7 | 1.2 | 0.8 | 1.6 | 1.5 | 25 | 2130 |
4x16 | 7/1.70 | 0.7 | 1.2 | 0.8 | 1.6 | 1.6 | 28 | 2640 |
4x25 | 7/2.14 | 0.9 | 1.3 | 1 | 1.6 | 1.7 | 33 | 3635 |
4x35 | 7/2.52 | 0.9 | 1.5 | 1 | 2 | 1.8 | 36.5 | 4535 |
4x50* | 19/1.78 | 1.0 | 1.4 | 1 | 2 | 1.9 | 38 | 5000 |
4x70* | 19/2.14 | 1.1 | 1.6 | 1.2 | 2 | 2.1 | 42 | 6455 |
4x95* | 19/2.52 | 1.1 | 1.7 | 1.2 | 2.5 | 2.2 | 47.5 | 8535 |
4x120* | 37/2.03 | 1.2 | 1.8 | 1.4 | 2.5 | 2.3 | 52 | 10155 |
4x150* | 37/2.25 | 1.4 | 1.9 | 1.4 | 3.15 | 2.4 | 58.5 | 12735 |
4x185* | 37/2.52 | 1.6 | 2.1 | 1.4 | 3.15 | 2.6 | 63.5 | 15344 |
4x240* | 61/2.25 | 1.7 | 2.2 | 1.6 | 3.5 | 2.7 | 71.5 | 19382 |
4x300* | 61/2.52 | 1.8 | 2.4 | 1.6 | 4 | 2.9 | 78 | 21150 |
