DN651
粗缆 PVC DeviceNet 总线，铝箔总屏蔽适合固定安装
应用
PVC-DeviceNet （粗缆）2*18AWG+2*15AWG电缆采用全铜屏蔽，每条对线外包裹铝箔，外护套为PVC。此电缆用作DeviceNet总线电缆。
CE= 产品符合欧盟低电压指令 2014/35/EU 的规定
特点
- 阻燃性满足 IEC60332-1 要求
- 具有较好的抗外部电磁干扰能力
- 稳定的传输性能，适用于固定安装
附加信息
- 也可作为带 M12 **** 或 RJ 45 插头的线束电缆
- 也可作为带 M12 **** 或 RJ 45 插头的线束电缆

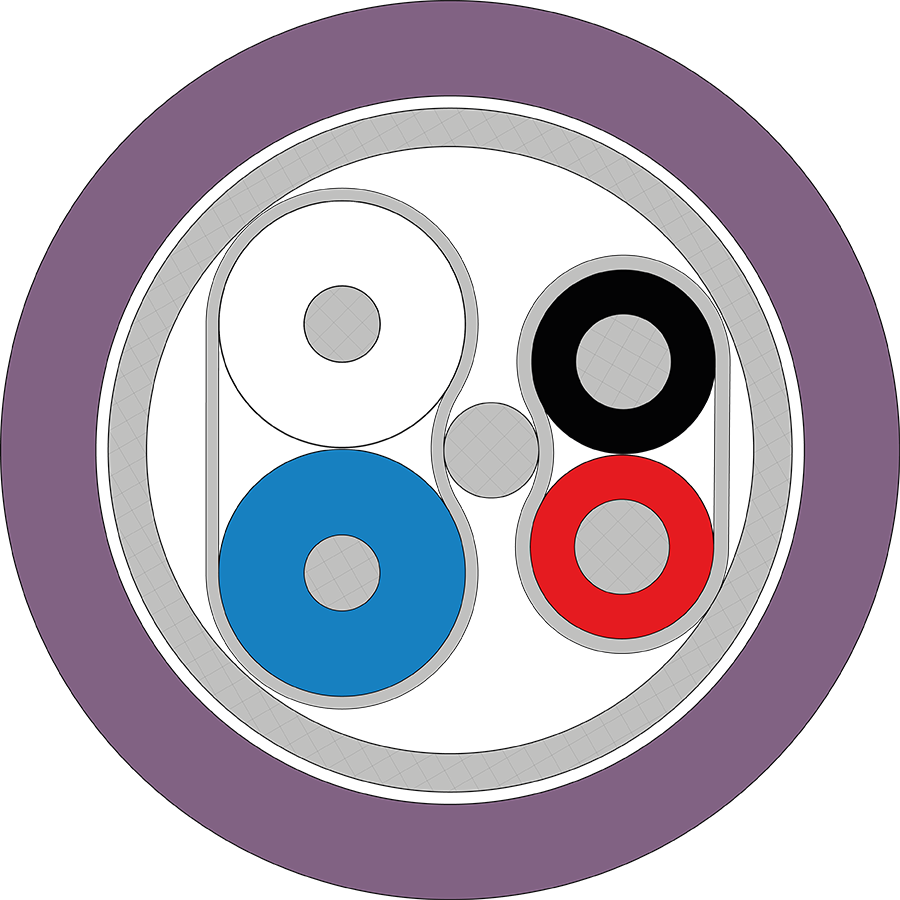

产品结构
| 导体 | DN 651 信号电缆： 镀锡铜线 2PX18AWG
DN 651 电源电缆： 镀锡铜线 2PX15 AWG |
|---|---|
| 绝缘 | DN 651 信号电缆： 18AWG :发泡 PE绝缘芯线 ;OD:3.8mm.
DN 651 电源电缆： 15AWG：PVC,符合 EN 50290-2-23 (02YI1)TI2,EN 50363-3 ; OD:2.7mm. |
| 颜色 | 18AWG：信号：白色和蓝色 15AWG：电源：黑色和红色 |
| 结构 | 芯线绞合成对，用铝箔绞合 |
| 排流 | 经过特殊调整的分层成对排列，芯线采用镀锡铜排流线 |
| 屏蔽 | 镀锡铜编织 |
| 绕包 | 无纺布胶带 |
| 护套材质 | PVC，TM1 符合 EN 50363-4-1 + VDE 0207-363-4-1 标准 |
| 护套颜色 | 紫色（RAL 4001）灰色（RAL 7001）， 其它颜色可选。 |
技术参数
| 规格 | 2 x 18AWG + 2 x 15AWG |
|---|---|
| 工作电压 | 300 V |
| 测试电压 | 芯/芯：1500V 芯/屏：1200V |
| 弯曲半径 | 固定敷设：7,5 xd |
| 温度范围 | 固定敷设：-30/+70℃ |
| 特性阻抗 | 18AWG :120 Ω +/- 10% |
| 蕞大衰减 | 125KHZ： 0.43 (db/100m) 500KHZ ：0.82 (db/100m) 1 MHZ ：1.31 (db/100m) |
| 环保 | 符合欧盟RoHS指令 |
电缆参数
| 编号 | 类型 | 规格 | 外径-ø | 电缆重量 ≈ | |
|---|---|---|---|---|---|
| DN6512241 | DN 651（粗缆） | 2 x 18AWG + 2 x 15AWG | 12.2±0.3 mm | 180 kg/km | 发送询问 |
